Nouveau en bêta : le Lecteur de schémas met votre schéma et votre plan de situation dans Trikker en quelques minutes

Vous recevez un schéma unifilaire, un plan de situation ou les deux, d'un autre logiciel, en scan, en photo ou dessinés à la main ? Ne les redessinez plus. Le Lecteur de schémas les lit en quelques minutes et en fait un schéma Trikker : les circuits sont dans le schéma unifilaire, chaque symbole du plan de situation est à sa place et relié à son circuit. Vous voyez le schéma se construire pendant qu'Alan lit, avec les symboles de Trikker. Vous l'ouvrez ensuite dans Trikker et le complétez.

Quand vous étendez, contrôlez ou reprenez une installation existante, le schéma arrive rarement sous forme de fichier Trikker. C'est souvent un PDF d'un autre logiciel, un scan ou une photo d'un schéma du tableau électrique. Redessiner chaque circuit, puis replacer chaque symbole sur le plan de situation, prend vite des heures que vous préférez consacrer à l'installation elle-même. C'est pourquoi nous avons créé le Lecteur de schémas : ce qui vous prenait un après-midi est dans Trikker après quelques minutes.

Vous chargez le schéma et le plan, Alan les lit, et après quelques minutes vous continuez dans Trikker.

Comment ça marche ?

Vous chargez votre dessin en PDF, PNG ou JPG : un schéma unifilaire, un plan de situation ou les deux, dans un même fichier ou à part, même sur plusieurs pages. Alan trouve lui-même quelle page est quoi. Alan, l'assistant IA (un modèle de langage d'Anthropic) que vous connaissez grâce au chat de notre site, lit le dessin automatiquement : les symboles, les circuits et les valeurs indiquées. Vous voyez en direct où il regarde, et pendant ce temps le schéma se construit. Ensuite, un second agent vérifie le début du schéma et chaque circuit, un par un, et corrige ce qui ne va pas. Enfin, Alan lit le plan de situation, étage par étage. Après quelques minutes, vous téléchargez le schéma Trikker.

Le Lecteur de schémas au travail, sur un schéma fictif dessiné à la main.

Le schéma se construit pendant qu'Alan lit

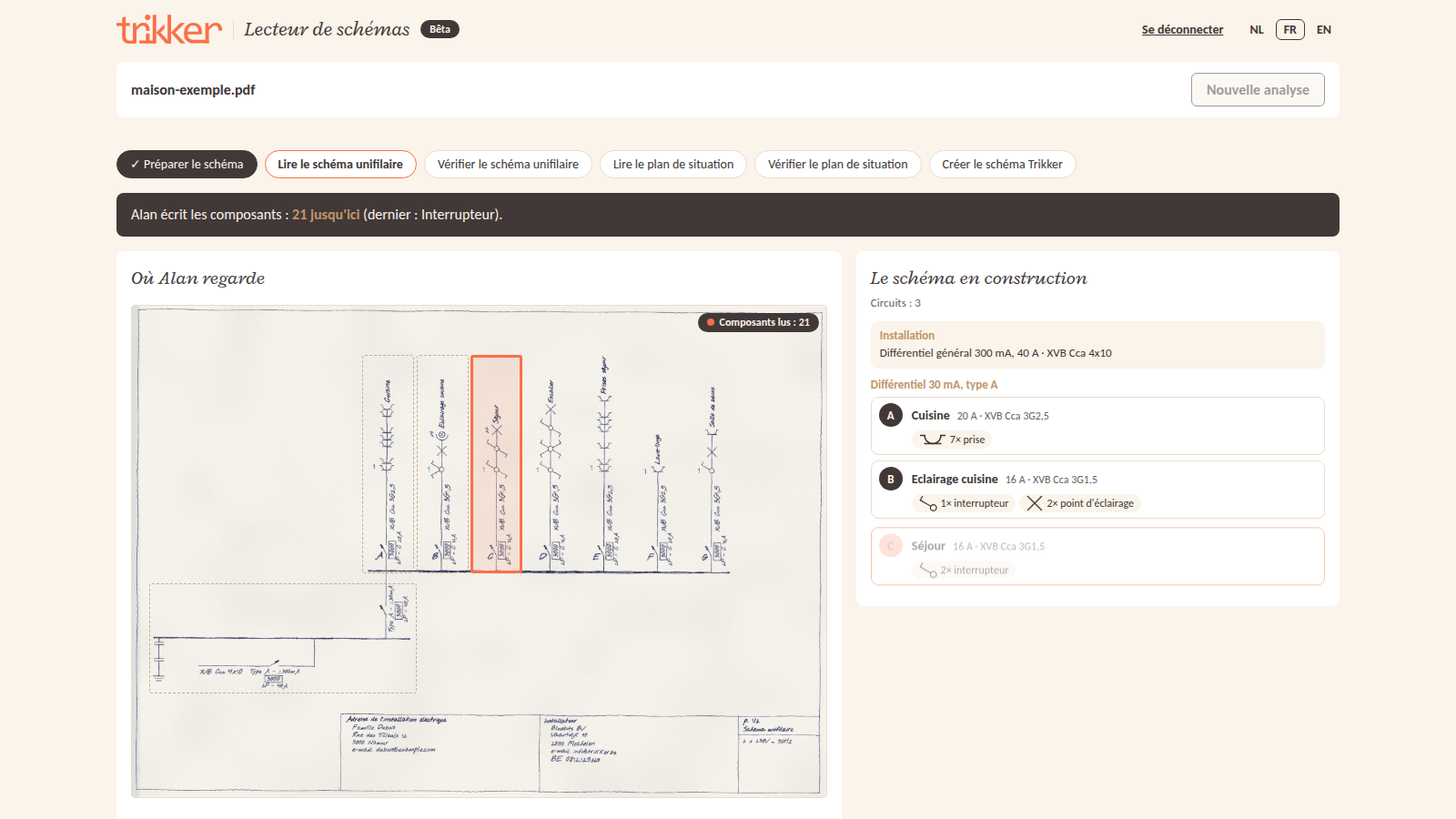

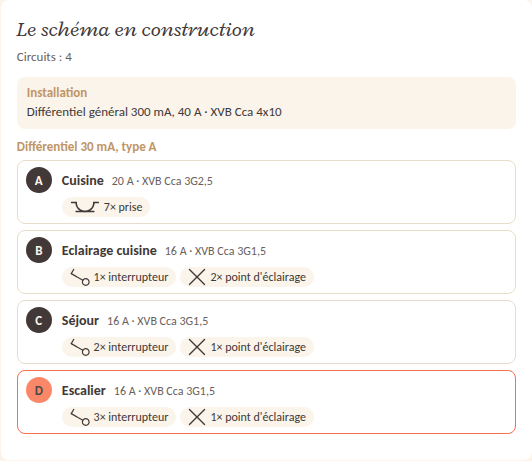

Inutile d'attendre pour voir ce qu'Alan lit. Pendant qu'il lit le dessin, le schéma apparaît circuit par circuit : la lettre, le nom, le disjoncteur et le câble de chaque circuit, et ce qui y est raccordé, dessinés avec les symboles que vous connaissez de Trikker. Le circuit en cours s'illumine. Vous voyez ainsi tout de suite s'il est sur la bonne voie, avant même la vérification.

Le plan de situation, à sa place

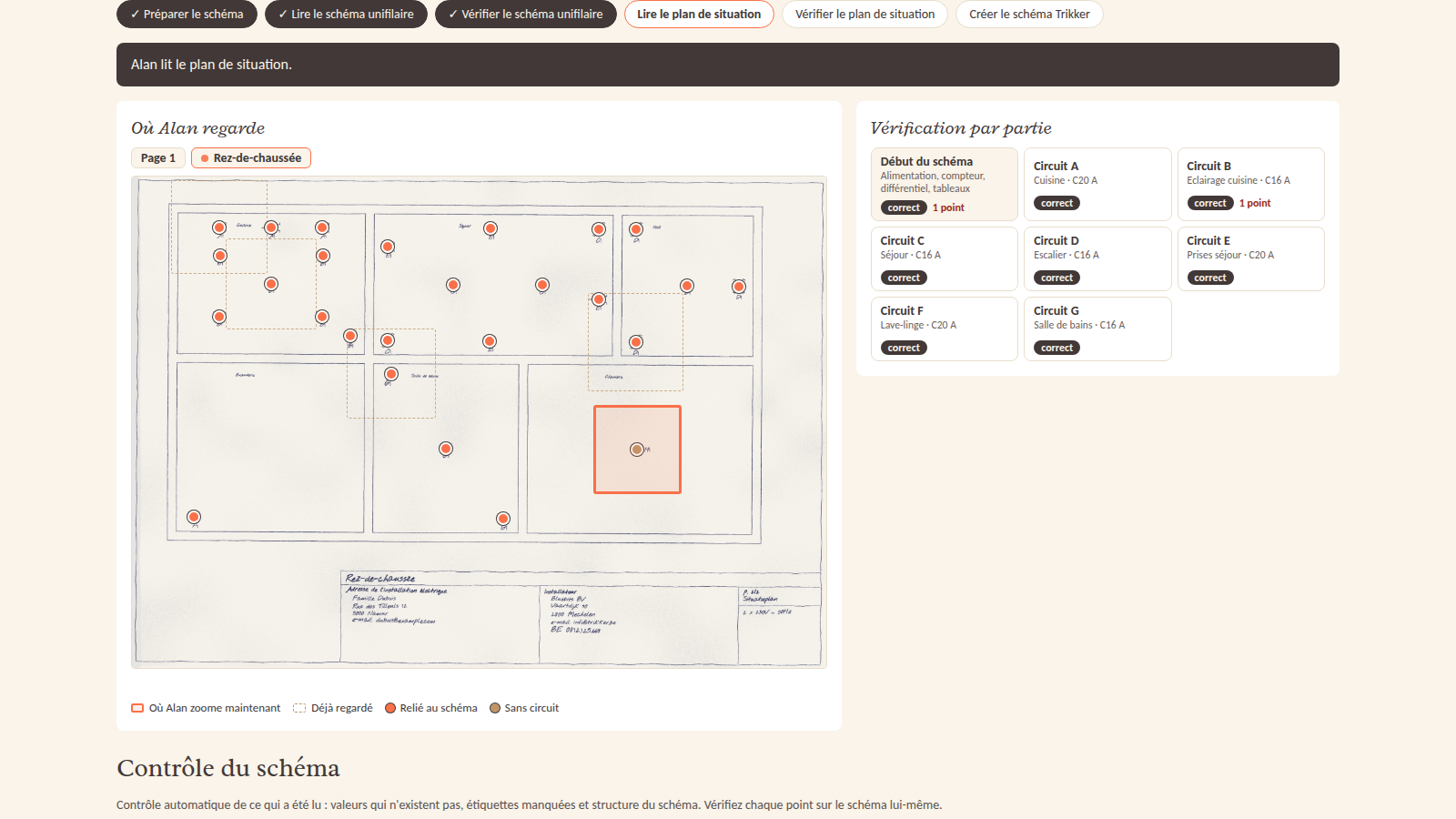

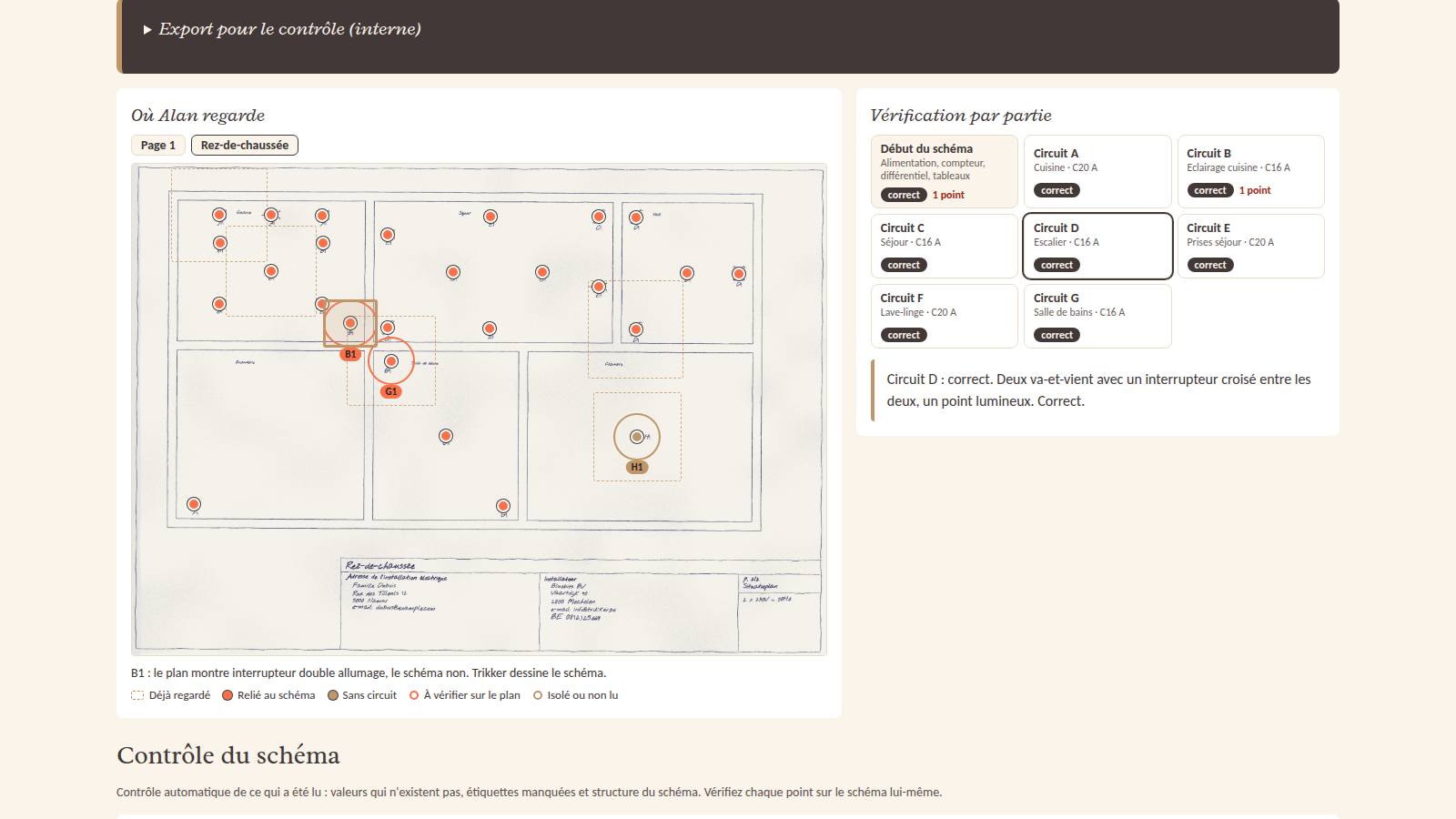

S'il y a un plan de situation, Alan le lit aussi, étage par étage. Chaque symbole arrive au même endroit et dans le même sens que sur l'original, et il est relié à son circuit dans le schéma unifilaire. Le plan d'origine reste en dessous, sans les anciens symboles, pour que les murs et les pièces restent visibles. Ce qui mérite une vérification apparaît par étage sur la carte de résultat, avec son emplacement sur le plan : un repère qui ne correspond pas au schéma, un symbole sans circuit, deux symboles qui se chevauchent ou un symbole hors du plan. Si le plan est un PDF d'un logiciel de dessin, Alan lit les symboles et les repères directement dans le fichier : encore plus rapide, et au millimètre près. S'il n'y a pas encore de symboles sur le plan, il est repris en arrière-plan : Alan ne devine aucun emplacement, et vous placez vous-même les symboles dans Trikker. Vous n'avez qu'un plan de situation, sans schéma unifilaire ? Alan fait alors, à partir des repères du plan, un premier schéma unifilaire avec les points de chaque circuit. Vous complétez ensuite vous-même les disjoncteurs et les câbles dans Trikker.

Ce qu'Alan lit

Alan reconnaît les symboles que l'on trouve dans chaque schéma unifilaire : les prises (y compris deux ou trois dans un même symbole), les interrupteurs simples, va-et-vient et croisés, le double allumage, les points lumineux, les spots et les relais. Pour chaque circuit, il lit la lettre, le nom, le disjoncteur et le câble. S'il y a plusieurs schémas unifilaires sur un même plan, il les lit tous. Un schéma ou un plan dessiné à la main, il le lit aussi avec précision, en scan ou en photo : les lettres de circuit, les repères et les symboles. Le second agent revérifie ensuite chaque circuit.

Chaque circuit vérifié

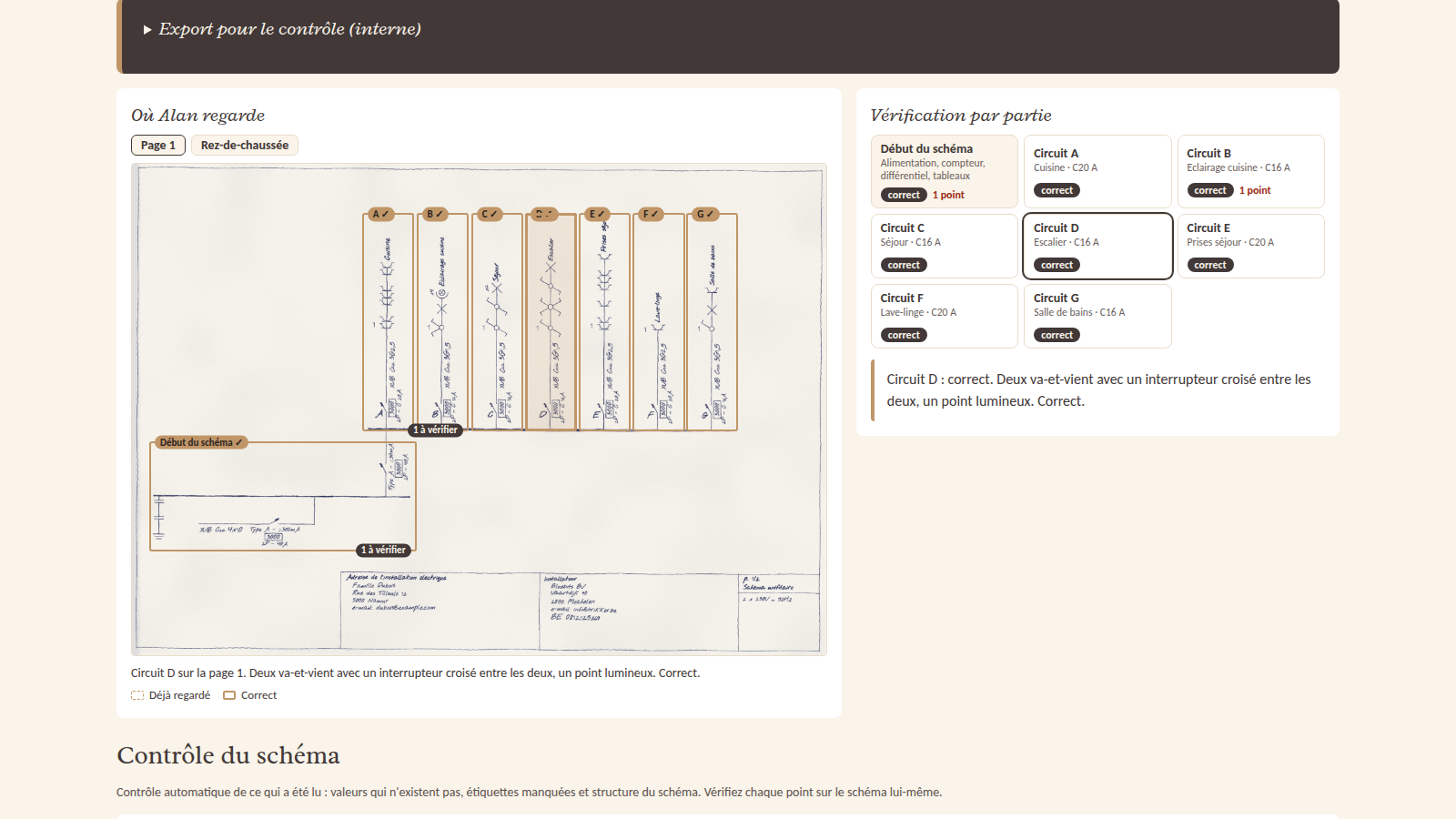

Lire est une chose, vérifier en est une autre. Après la première lecture, un second agent parcourt donc chaque circuit, zoome sur les interrupteurs et les groupes de prises et compare avec le dessin. Pour chaque circuit, vous voyez s'il était correct ou ce qui a été corrigé. Suit un contrôle de la lecture elle-même, par exemple une lettre de circuit en double ou une étiquette de câble du dessin qui n'a pas été lue.

Une visite guidée de tout ce qu'il sait faire

Vous voulez tout voir ? Dans cette visite guidée de quelques minutes, le Lecteur de schémas lit une maison fictive, dessinée à la main et scannée : du chargement jusqu'au schéma Trikker, avec le schéma qui se construit, la vérification, les contrôles et le plan de situation.

La visite guidée, sans son et avec sous-titres.

Connexion avec votre adresse e-mail

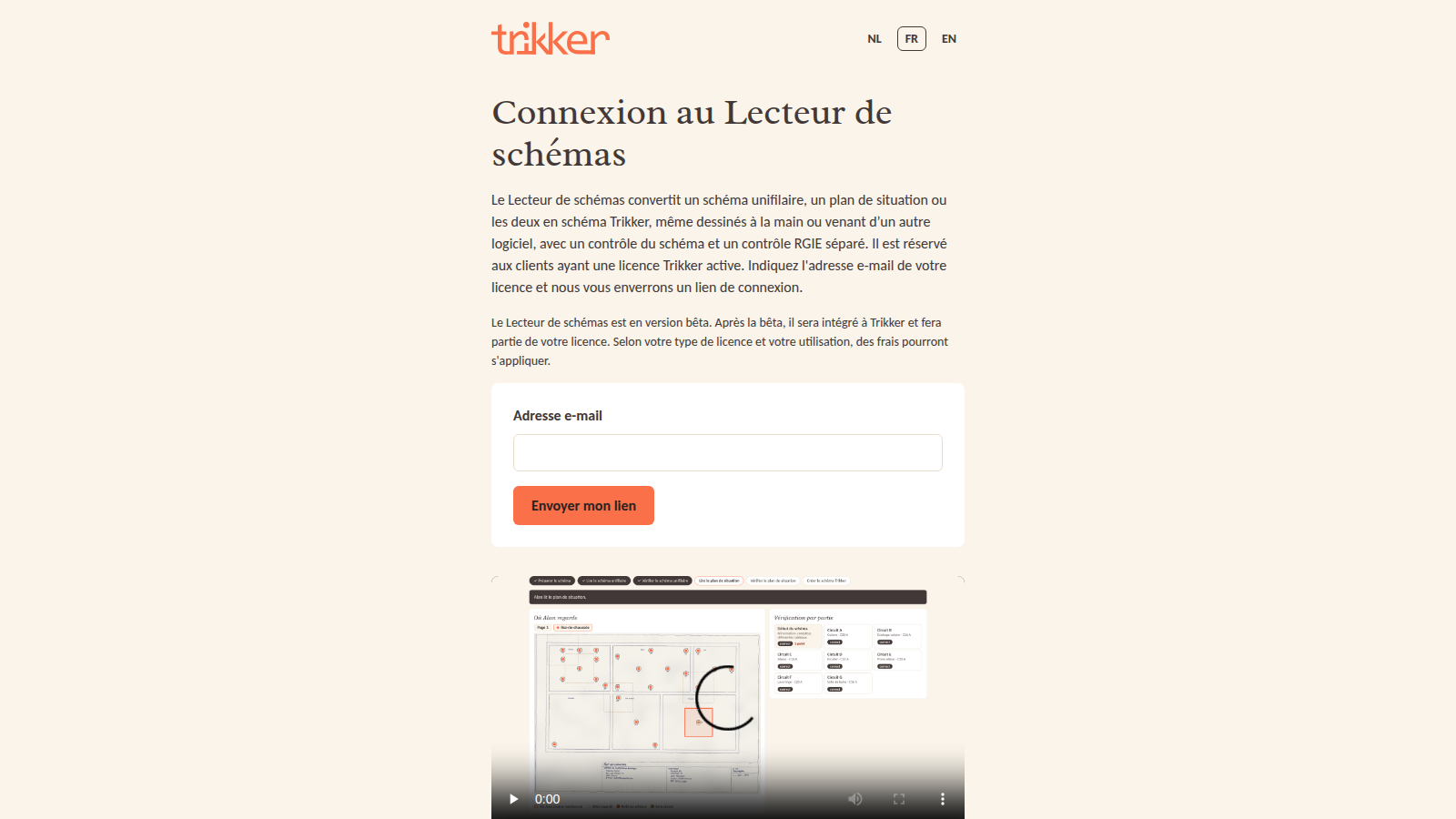

Le Lecteur de schémas est réservé aux clients ayant une licence Trikker active. Pas besoin de mot de passe : vous indiquez l'adresse e-mail de votre licence, et vous recevez un lien de connexion dans votre boîte mail.

Quelque chose ne va pas, ou vous avez une idée ou une question ? Dites-le-nous sur le forum.

Ouvrir le Lecteur de schémasVoir la démo
